一、光斑分析儀組成
1、光斑分析軟件
一維\二維\三維形象顯示激光的光強分布輪廓,明確生動 看出激光光束質量的好壞;
可測得激光光斑直徑\峰值點、中心點能量密度大小和位置\光斑橢圓度等;
背景光扣除功能，保證了測量激光的各參數的準確性;支 持二次開發 SDK;
2、相機參數
CCD 靶面：7.06mmX5.3mm
像元數：2048 x 1536
像素大?。?.45μm x 3.45μm
可測脈沖、連續激光
波長范圍：355-1064nm
最小可測量光斑大?。?um
配套高功率鏡頭，建議最大測量功率< 200W
含 6 片濾光片： ND1*2、ND2*2、ND0.5*2
底部與測試焦點齊焦，測試非常方便;
整體尺寸 小于：155*155mm;

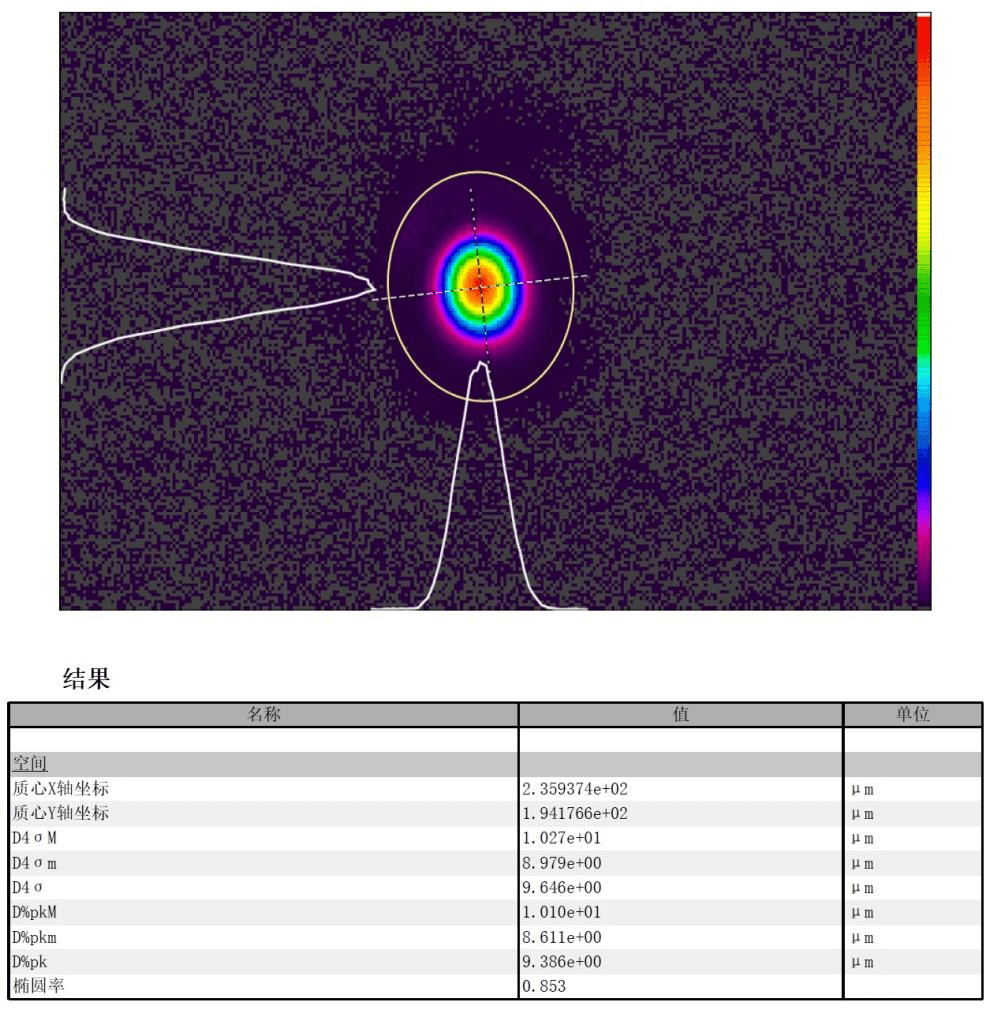

二、實驗數據
|
