一、名稱型號
|
型號
|
名稱
|
標準（編號）
|
|
0.4N.m
|
VDE0620插腳力矩裝置
|
VDE0620-1：2010 章節 24.2
|
二、用途
本試驗裝置是按VDE0620-1：2010 章節 24.2有關標準研制而成。在完成24.2章節滾筒試驗后，檢驗試樣是否損壞，松脫，變形或無法使用（符合9.1條和10.
本裝置適用于VDE插頭經過滾筒試驗后，施加0.4N.m的力矩，插腳是否松動或轉動。
三、技術規格及配件
1. 主體（底座+夾緊塊）：一個（使用時支承和固定插頭）；
2. 砝碼： 5N一個；
3. 固定插頭塊：孔徑4.0mm，4.8mm，各一個
4. 力矩橫桿；一根 ，刻有0.2 N.m、0.4
N.m、0.6 N.m、0.8 N.m四個刻度。
四、使用方法
1. 將插頭固定在支架的，旋轉夾緊；
2. 將對應直徑大小的固定塊套入插頭插腳上；并兩邊扭緊螺紋，不得轉動。
3. 將力矩橫桿插入的固定塊的孔內并用蝴蝶螺紋扭緊固定，同時使固定塊的邊緣與0.4N.m的刻度對齊（能清晰看到“0.4N.m”字樣）。
4. 將5N砝碼掛上力矩橫桿的凹槽處，懸掛1分鐘。
5. 當先朝一個方向，再朝相反方向施加一個0.4N.m的力矩1分鐘時，插銷不得轉動。
|

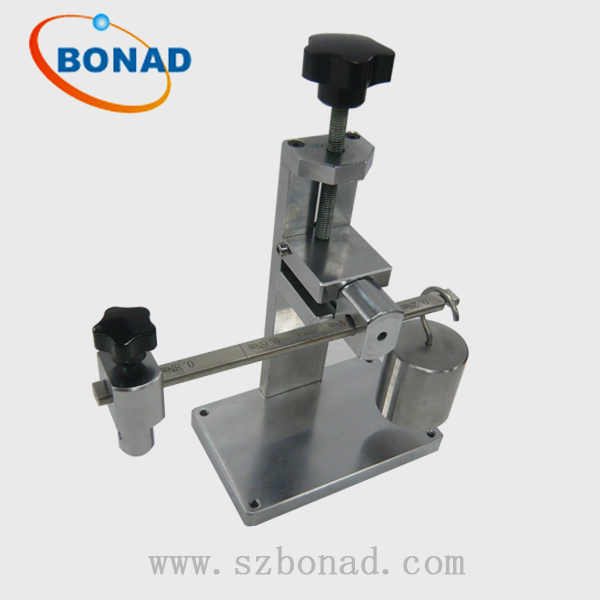

裝置.jpg "VDE0620插腳力矩裝置,插腳松動或轉動檢驗裝置,VDE插頭滾筒試驗儀器")
